میں . مکمل یونٹ کی تشکیل اور اصلیت
بنیادی ٹکنالوجی کے اجزاء
کمپریسر سکرو عنصر (سنگل مرحلہ کمپریشن)
درآمد شدہ اجزاء
کنٹرول سسٹم
جوڑے
انٹیک لوڈنگ/ان لوڈنگ والو ، والو کو منظم کرنا ، سولینائڈ والو
ایئر انٹیک فلٹر ، آئل فلٹر ، آئل ایئر جداکار
اعلی درجہ حرارت لچکدار ہوز
مذکورہ بالا تمام اجزاء ، بشمول کنٹرول سسٹم اور دیگر حصوں ، بیلجیئم میں اٹلس کوپکو ایئر پاور یا یورپ میں تیار کردہ OEM کے ذریعہ تیار کیے جاتے ہیں .
گھریلو اجزاء
ٹریلر چیسیس اور ایکسل سسٹم ، خاص طور پر چینی سڑک کے حالات کے لئے ڈیزائن کیا گیا ہے
ڈیزل انجن: ڈونگفینگ کمنس چین اسٹیج IV انجن
دیوار ، ساؤنڈ پروف روئی ، اور بافلز
ایئر اسٹوریج ٹینک اور سیفٹی والو
کولنگ فین اور ریڈی ایٹر یونٹ
محیطی درجہ حرارت لچکدار ہوزیز اور ایندھن کے پائپ
پائپ کے مختلف جوڑ اور کاسٹنگ
ڈیزل فلٹر
گیئر باکس
کم سے کم پریشر والو
سینسر اور متعلقہ وائرنگ
ان میں سے ، ڈیزل انجن ڈونگفینگ کمنس انجن CO . ، LTD . کے ذریعہ تیار کیا گیا ہے ، جبکہ دوسرے اجزاء ووکی . میں اٹلس کوپکو کے سپلائرز کے ذریعہ OEM تیار کیے جاتے ہیں۔
II . مین کنٹرول ڈسپلے
کمپریسر ورکنگ پریشر گیج
کمپریسر لوڈنگ بٹن
مجموعی آپریٹنگ گھنٹہ میٹر
الارم اور غلطی اشارے کی لائٹس
اسٹارٹ/اسٹاپ بٹن اور کنٹرول ماڈیول
ایندھن کا ٹینک اور ڈی ای ایف (یوریا) ٹینک کی سطح کا ڈسپلے
سکرو عنصر آئل لیول انڈیکیٹر
ایئر انٹیک فلٹر کلوگنگ اشارے
III . اہم تحفظ آلات اور افعال
خودکار شٹ ڈاؤن تحفظ:
کمپریسر آؤٹ لیٹ درجہ حرارت ہائی الارم لائٹ
انجن آئل پریشر کم الارم لائٹ
انجن کولینٹ درجہ حرارت ہائی الارم لائٹ
کم ایندھن اور ڈیف ٹینک کی سطح کے الارم لائٹس
شٹ ڈاؤن سیلف چیک اور بعد میں دوبارہ تخلیق نو کا اشارہ
توانائی کی بچت کی اصلاح کے لئے معیاری پی اے سی ای سسٹم
IV . کے ساتھ دستاویزات اور آئٹمز
پروڈکٹ آپریشن اور بحالی کا دستی
اسپیئر پارٹس کیٹلاگ
پریشر برتن اور سیفٹی والو سرٹیفکیٹ
50- گھنٹے کی بحالی کٹ

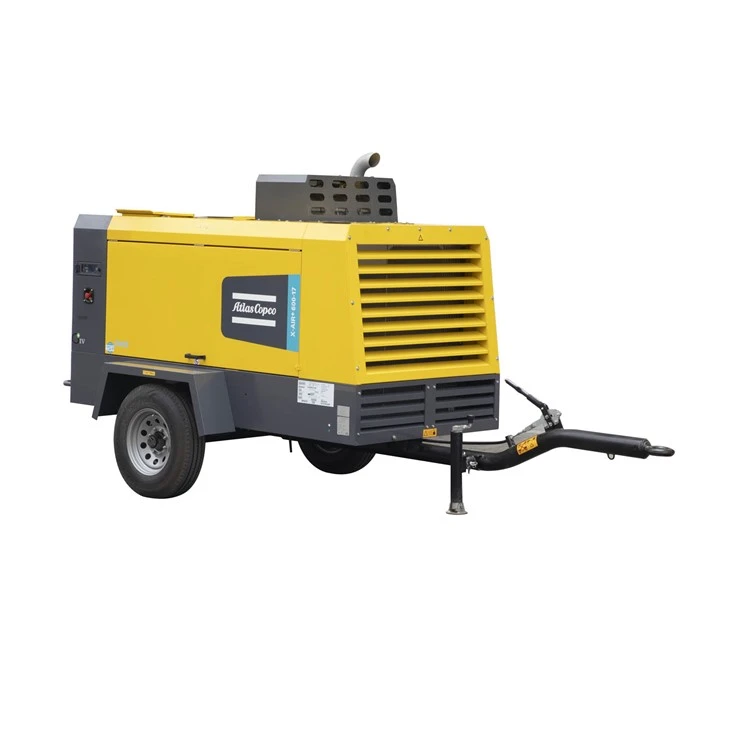

x-air 600-17 تفصیل
1. اہم تکنیکی پیرامیٹرز
ایئر کمپریسر فارم: پرائمری سکرو کمپریشن ، ایئر کولنگ ، ڈیزل انجن ڈرائیو ، فیلڈ موبائل آپریشن
|
تکنیکی پیرامیٹر
|
|
x-air + 600-17
|
|
درجہ بندی شدہ گیس کا حجم fad
|
کیوبک میٹر/منٹ ایم ³/منٹ
|
17.2-14.3
|
|
ورکنگ پریشر
|
کلو گرام بار
|
5-17
|
|
زیادہ سے زیادہ انجن کی رفتار (مکمل بوجھ)
|
آر پی ایم (انقلابات فی منٹ)
|
2200-1900
|
|
چکنا تیل کا حجم سکرو
|
بڑھاؤ
|
42 (بحالی کے چکر میں تبدیلی کی مقدار)
|
|
گیس اسٹوریج ٹینک کا حجم (تیل اور گیس سے علیحدگی کا ٹینک)
|
بڑھاؤ
|
76
|
|
ایندھن کے ٹینک/یوریا ٹینک کی گنجائش
|
بڑھاؤ
|
175/-
|
|
کمپریسڈ ایئر آؤٹ لیٹ پر تیل کا مواد
|
پی پی ایم
|
<5
|
|
کمپریسڈ ایئر آؤٹ لیٹ درجہ حرارت (درجہ بندی کے حوالہ سے متعلق شرائط پر مبنی)
|
سیلسیس 0 c
|
100
|
|
ریٹیڈ ریفرنس آپریٹنگ شرائط
|
|
|
|
مطلق انٹیک پریشر
|
کلو گرام بار
|
1
|
|
نسبتا air ہوا کی نمی
|
%
|
0
|
|
inlet ہوا کا درجہ حرارت
|
سیلسیس 0 c
|
20
|
|
انتہائی کام کے حالات
|
|
|
|
گیس اسٹوریج ٹینک کا کم سے کم موثر ورکنگ پریشر
|
کلو گرام بار
|
4
|
|
گیس اسٹوریج ٹینک کا زیادہ سے زیادہ موثر ورکنگ پریشر (ان لوڈنگ)
|
کلو گرام بار
|
18
|
|
زیادہ سے زیادہ محیط درجہ حرارت
|
سیلسیس 0 c
|
50
|
|
کم سے کم شروعاتی درجہ حرارت
|
سیلسیس 0 c
|
-10/-25 (اختیاری سردی کا آغاز)
|
|
اونچائی اونچائی
|
ایم آئی ایم
|
3000
|
2. ڈیزل انجن
| مینوفیکچرر | کمنز | |
| ماڈل | B5.9CS4 GIV معیار | |
| درجہ بندی کی رفتار سے آؤٹ پٹ پاور | کلو واٹ کلو واٹ | 154 |
| لوڈ فیکٹر | % | - |
| کولنٹ | کولنٹ | |
| سلنڈر | ان لائن 6- سلنڈر انجن | |
| چکنا تیل کے نظام کا حجم | بڑھاؤ | 16.5 (بحالی کے چکر میں تبدیلی کی مقدار) |
| کولنگ سسٹم کی گنجائش | بڑھاؤ | 28 |
3. مجموعی طول و عرض اور وزن
| پوری مشین کی لمبائی * چوڑائی * اونچائی - ٹریلر کی قسم (بشمول ایم او پی) | ملی میٹر ملی میٹر | 4700*1940*2400 |
| پوری مشین کی لمبائی * چوڑائی * اونچائی - باکس کی قسم | ملی میٹر ملی میٹر | 2960*1400*2110 |
| پوری مشین وزن کا ٹریلر/باکس (گیلے وزن) | کلوگرام (کلوگرام) | 2300/2200 |
| راستہ والو کا سائز | انچ انچ | 1*G2,1*G3/4 |
