一 ، ہتھوڑے کی سطح کے اوپر ڈرل رگ کیا ہے؟
ٹاپ ہتھوڑے کی سطح کی ڈرل رگ ایک ڈرلنگ رگ ہے جو پروپولسن بیم کے اوپری حصے میں راک ڈرل کو ٹھیک کرتی ہے ، ڈرل کی چھڑی کے ذریعے اثر توانائی کو منتقل کرتی ہے ، اور سطح کی سوراخ کرنے والی آپریشن . کو مکمل کرنے کے لئے گردش اور پروپولشن سسٹم کے ساتھ تعاون کرتی ہے ، اور یہ سخت چٹان اور درمیانے درجے کی سخت چٹان کی تشکیل کے لئے موزوں ہے ، اور اس میں وسیع پیمانے پر استعمال ہوتا ہے: اور اس میں وسیع پیمانے پر استعمال ہوتا ہے۔
اوپن پٹ مائن بلاسٹنگ ہول کی تعمیر
سڑک اور ریلوے کی تعمیر میں فاؤنڈیشن کھدائی
پتھر کی فیکٹریوں اور کانوں میں سوراخ کرنے والی
بڑے پیمانے پر انفراسٹرکچر پروجیکٹس جیسے پن بجلی گھر
2 ، کس طرح ہتھوڑا کی سطح کی ڈرل رگ کام کرتی ہے
ہتھوڑا مشقیں تین اہم اعمال کے ذریعے سوراخ کرنے والی کارروائیوں کو مکمل کرنے کے لئے مل کر کام کرتی ہیں:
اثرات:سب سے اوپر میں ہائیڈرولک راک ڈرل اعلی تعدد امپیکٹ فورس پیدا کرتا ہے ، جو چٹان کو توڑنے کے لئے کھوکھلی ڈرل کی چھڑی کے ذریعے ڈرل بٹ میں منتقل ہوتا ہے۔
گردش:ڈرل ٹول ایک آزاد روٹری موٹر کے ذریعہ کارفرما ہے تاکہ کاٹنے . کی تشکیل کے اثر کے ساتھ تعاون کرنے کے لئے گھوم سکے۔
پروپلشن:پروپلشن سسٹم مستحکم دباؤ کو نیچے کی طرف ڈرل بٹ پر لاگو کرتا ہے تاکہ مسلسل چٹان کو توڑنے کو یقینی بنایا جاسکے .
اس کے علاوہ ، سوراخ کرنے والی رگ ایک اعلی کارکردگی اور آپریشنل سیفٹی . کو حاصل کرنے کے لئے دھول ہٹانے کے نظام ، ایک خودکار راڈ چینج سسٹم ، ایک آپریٹنگ کیبن ، وغیرہ سے لیس ہے۔
3 ، اوپر والے ہتھوڑے کی سطح کی ڈرل رگ اہم اجزاء
ٹاپ ہتھوڑا
فیڈ بیم کے اگلے سرے پر نصب ، اعلی تعدد امپیکٹ انرجی .
عام طور پر ہائیڈرولک کارفرما ، اثر کی فریکوئنسی 2500-3000 اوقات/منٹ . تک پہنچ سکتی ہے
فیڈ بیم
ڈرل ٹول کی نقل و حرکت کی حمایت اور رہنمائی کے لئے استعمال کیا جاتا ہے ، اور عمودی طور پر یا کسی زاویہ پر ایڈجسٹ کیا جاسکتا ہے .
ڈرل راڈ سسٹم
ٹی سیریز (جیسے T38 ، T45 ، T51) کھوکھلی ہیکساگونل یا گول اسٹیل ڈرل کی سلاخوں کا استعمال کرتے ہوئے ، راک ڈرل بٹ . سے منسلک
ہائیڈرولک پاور سسٹم
چٹانوں کی مشقوں ، پروپلشن ، گردش ، کرالرز وغیرہ کے لئے ڈرائیونگ فورس فراہم کرتا ہے .
دھول ہٹانے کا نظام
خشک یا گیلے دھول کو ہٹانا ، دھول کی آلودگی کو کم کرنا اور آپریشن کی حفاظت کو بہتر بنانا .
ٹریول ڈیوائس
زیادہ تر کرالر قسم ، ناہموار خطوں کے لئے موزوں ہے۔ کچھ ماڈل پہیے ہیں .
آپریٹنگ سسٹم

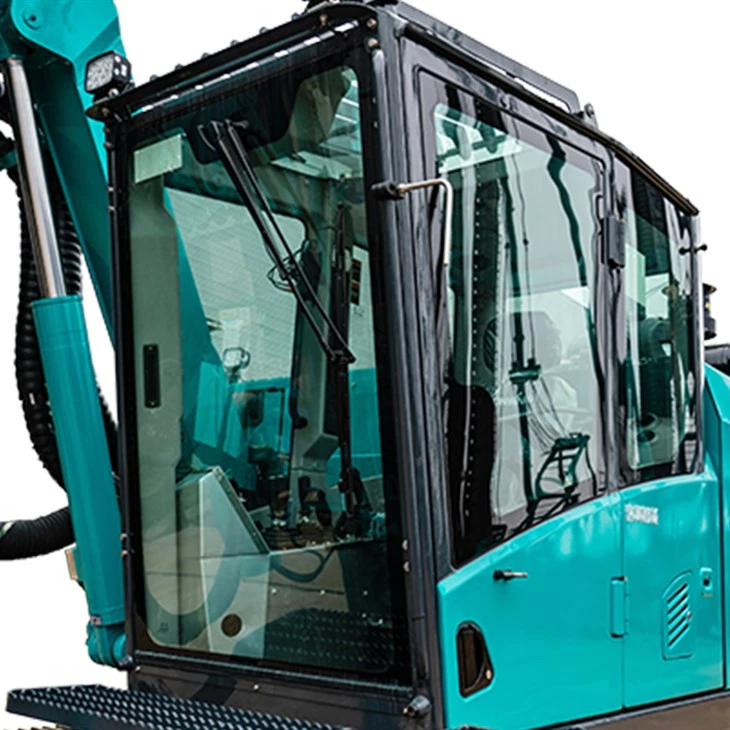

جدید سوراخ کرنے والی رگیں ایک ٹیکسی ، LCD کنٹرول انٹرفیس سے لیس ہیں ، اور یہاں تک کہ وائرلیس ریموٹ کنٹرول یا ریموٹ آپریشن . کی حمایت کرتے ہیں۔
4 ، اوپر والے ہتھوڑے کی سطح کی ڈرل رگ فوائد اور خصوصیات
تیز رفتار سوراخ کرنے والی رفتار
اعلی اثر فریکوئنسی اور مرکوز توانائی ، سخت چٹان . کے لئے موزوں ہے
اعلی سوراخ کا معیار
مستحکم بورہول قطر اور چھوٹا پھل ، عین مطابق بلاسٹنگ ڈیزائن . کے لئے سازگار
اعلی ایندھن کی کارکردگی
ڈی ٹی ایچ ڈرلنگ رگس کے مقابلے میں ، یہ درمیانے درجے کی چٹان میں زیادہ موثر ہے اور اس میں کم یونٹ توانائی کی کھپت . ہے۔
ذہانت کی اعلی ڈگری
جدید سوراخ کرنے والی رگوں میں جی پی ایس کی پوزیشننگ ، ڈرلنگ ڈیٹا ریکارڈنگ ، اور خود کار طریقے سے چھڑی کو تبدیل کرنے کا نظام {{0} جیسے افعال ہوتے ہیں۔
آسان دیکھ بھال
ماڈیولر ڈیزائن ، کلیدی اجزاء . کو تبدیل کرنے اور برقرار رکھنے میں آسان ہیں
5 ، ٹاپ ہتھوڑا بمقابلہ . dth
| پروجیکٹ | ٹاپ ہتھوڑا ڈرلنگ | dth سوراخ کرنے والی |
|---|---|---|
| قابل اطلاق چٹانوں کی تشکیل | سخت چٹان سے درمیانے درجے کی | بہت سخت چٹان ، ٹوٹی ہوئی پرتیں |
| سوراخ کرنے والا قطر | چھوٹے سے میڈیم یپرچر (64–127 ملی میٹر) | درمیانے درجے سے بڑے یپرچر (90–300 ملی میٹر) |
| سوراخ کرنے کی گہرائی | اعتدال پسند (<40 m) | Larger (>100m) |
| کارکردگی | اعلی (درمیانے درجے کی چٹان کے لئے بہترین) | اعلی (سخت چٹان میں بہتر کارکردگی) |
| توانائی کی کھپت/معاشی کارکردگی | کم ، کم توانائی کی کھپت فی یونٹ | اعلی گیس کی کھپت ، نسبتا high زیادہ قیمت |
6 ، نتیجہ
اعلی تعدد اثر ، موثر ڈرلنگ اور عین مطابق کنٹرول . کی وجہ سے عالمی کان کنی اور فاؤنڈیشن انجینئرنگ کے شعبوں میں ہتھوڑے کی سطح کی سب سے اوپر والی ڈرل رگ ایک اہم پوزیشن پر قابض ہے۔
اگر آپ کی مخصوص ضروریات ہیں (راک کی قسم ، سوراخ قطر ، گہرائی ، مقصد) ، تو میں آپ کو ایک مناسب ماڈل کی سفارش کرنے اور تکنیکی پیرامیٹر کی مدد . فراہم کرنے میں مدد کرسکتا ہوں۔

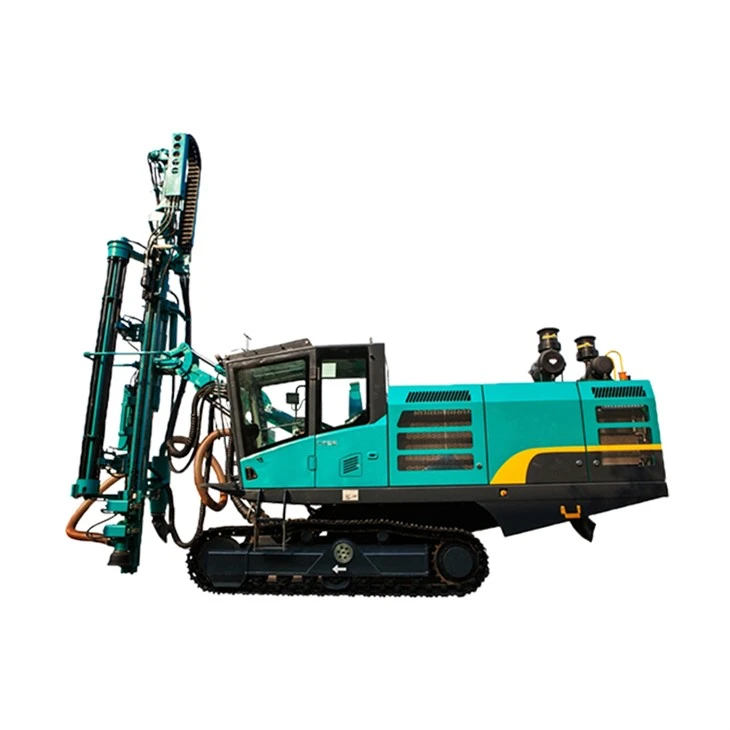

مصنوعات کی تفصیل

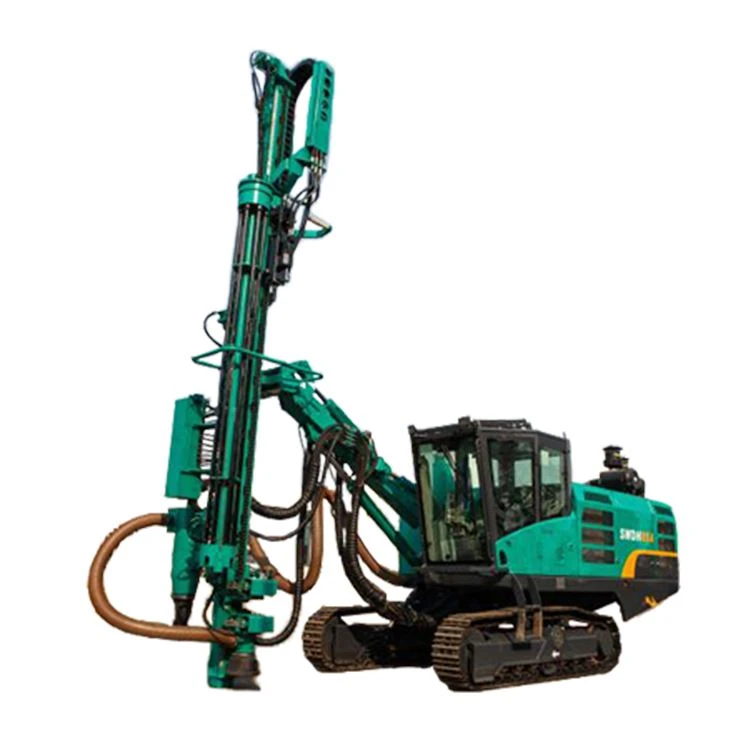

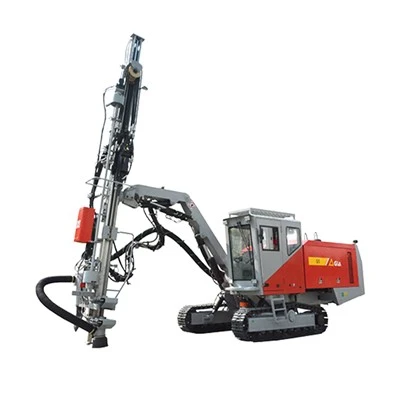

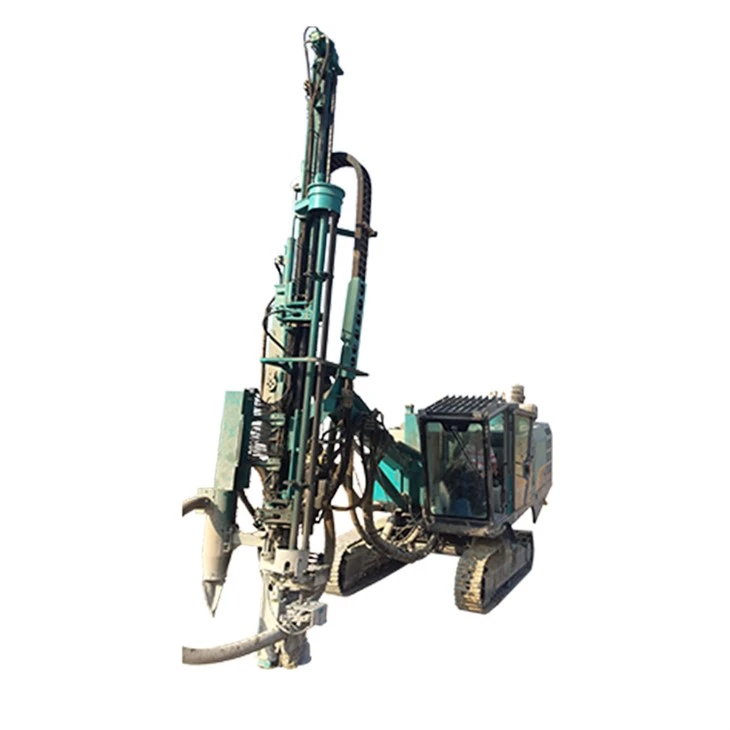

یہ ٹاپ ہتھوڑا ڈرل رگ ایک اعلی درجے کی ہائیڈرولک راک ڈرل کے ساتھ لیس ہے جس کی تیز رفتار سوراخ کرنے والی صلاحیتوں ، توانائی کی بچت ، موافقت پذیر تحریک ، مضبوط چڑھنے کی مہارت ، اور پیچیدہ زمین کی تزئین کی کھدائی کے کاموں کو انجام دینے میں مہارت .

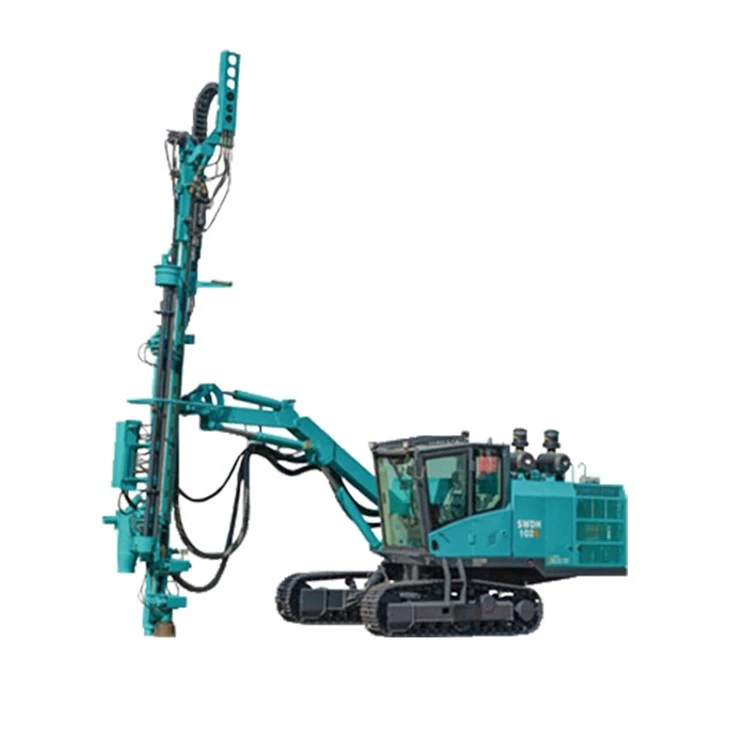

ایس ڈبلیو ڈی ایچ سیریز اوپن پٹ ٹاپ ہتھوڑا ڈرلنگ مشین کا راک ڈرل ایئر کمپریسر انجن پاور ملاپ مناسب ہے ، جو ایندھن کی کھپت . کو ہائیڈرولک ڈرل رگ کی جامع خصوصیات میں بہت حد تک کم کرسکتی ہے۔
1. ہائی پاور ہائیڈرولک راک ڈرل ، بڑے اثر توانائی اور جوابی کارروائی کے ساتھ ، ڈرل سے چپکی ہوئی اور سوراخ کرنے والے ٹولز کو بچانے کے خطرے کو مؤثر طریقے سے کم کرتا ہے۔
2. بنیادی اجزاء بین الاقوامی شہرت یافتہ برانڈز ہیں ، جن میں اچھی وشوسنییتا ، اعلی آپریٹنگ کارکردگی اور کم توانائی کی کھپت ہے۔
3. راک ڈرل ایئر کمپریسر-انجن بینچ مارک ملاپ ، معاشی/طاقتور دوہری آپریٹنگ موڈ ، وسیع راک موافقت اور کم آپریٹنگ لاگت۔
4. پوری کرالر ہائیڈرولک ڈرلنگ رگ میں ایک کمپیکٹ ڈھانچہ ، چھوٹا اور لچکدار ، تیز چلنے کی رفتار اور مضبوط آف روڈ کی صلاحیت ہے۔
5. ہائیڈرولک ڈی ٹی ایچ ڈرلنگ رگ ایک وقت میں سوراخ کرنے والے علاقے کو ڈھانپنے کے لئے فولڈ ایبل ڈرل بازو کو اپناتی ہے ، جو ملٹی اینگل کنٹرولڈ ڈرلنگ اور تیز اور تیز رفتار سوراخ کرنے والی پوزیشننگ . کے لئے موزوں ہے۔
6. یہ ٹھنڈے تیار ڈبل رخا گائیڈ ریلوں کا استعمال کرتے ہوئے ساختی اسٹیل پروپلشن بیم تشکیل دیتا ہے ، جس میں اعلی طاقت اور اچھی رہنمائی کی صحت سے متعلق .
7. ملٹی اینگل ہول ڈرلنگ ، عمودی ، مائل اور افقی ایزیموت سوراخوں کو ڈرل کیا جاسکتا ہے .
8. ذہین مشترکہ نیچے کنٹرول سسٹم ، زاویہ اور گہرائی کا عین مطابق کنٹرول .
9. راہ کی منصوبہ بندی ، سوراخ کی ترتیب کی منصوبہ بندی ، گرافک رہنمائی ، فوری پوزیشننگ .
درخواست
ہائیڈرولک رگ ڈرلنگ مشین کو کانوں ، سول انجینئرنگ ، روڈ انجینئرنگ ، اوپن گیٹ مائنز ، اور ہائیڈرو پاور اسٹیشن کی تعمیر میں راک بلاسٹنگ ڈرلنگ کے لئے استعمال کیا جاسکتا ہے۔
شپنگ اور ادائیگی
کنٹینر میں کارگو کی حفاظت کو یقینی بنانے کے لئے مائننگ ویل آلات اور سوراخ کرنے والی رگ کا ہر ٹکڑا ایک سخت بوجھ سیکیورٹی چیک سے گزرتا ہے۔
ہمارے ادائیگی کے طریقے: کریڈٹ کارڈ ، L/C ، T/T ، ویسٹرن یونین ، اور ہم ہوا کے ذریعہ اور سمندر کے ذریعہ شپنگ کی حمایت کرتے ہیں .
|
تکنیکی پیرامیٹرز |
swdh89s |
swdh102s |
swdh115f |
|
ورکنگ پیرامیٹرز |
|||
|
سوراخ کی حد (ملی میٹر) |
64-115 |
76-127 |
76-127 |
|
ڈرل راڈ ماڈل |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
ڈرل چھڑی کی لمبائی (ملی میٹر) |
3660 |
3660 |
3050 |
|
معاشی سوراخ کرنے والی گہرائی (ایم ایم) |
24 |
24 |
21 |
|
ہائیڈرولک راک ڈرفٹر |
|||
|
امپیکٹ پاور (کلو واٹ) |
14 |
18 |
20 |
|
گردش ٹورک (NM) |
700 |
1000 |
1300 |
|
گردش کی رفتار (NM) |
0-180 |
0-150 |
0-175 |
|
ڈیزل انجن |
|||
|
ماڈل |
بلی C7.1 |
بلی C7.1 |
QSB4.5 |
|
پاور (کلو واٹ/آر پی ایم) |
168/2200 |
168/2200 |
97/2200 |
|
ایندھن کا ٹینک (ایل) |
450 |
450 |
300 |
|
ایئر کمپریسر |
|||
|
دباؤ (بار) |
8 |
10 |
/ |
|
f . a . d (M3/منٹ) |
8 |
10 |
/ |
|
ڈرل بازو |
|||
|
قسم |
فولڈنگ بازو |
فولڈنگ بازو |
سنگل سیدھا بازو |
|
زاویہ اٹھانا (ڈگری) |
+70~-10 |
+70~-10 |
-30~+45 |
|
فولڈنگ زاویہ (ڈگری) |
65~165 |
65~165 |
/ |
|
سوئنگ زاویہ (ڈگری) |
+20~-30 |
+20~-30 |
+30~-30 |
|
ایڈوانس حصہ |
|||
|
ایڈوانس لمبائی (ملی میٹر) |
7300 |
7300 |
6700 |
|
معاوضہ اسٹروک (ملی میٹر) |
1200 |
1200 |
1200 |
|
فارورڈ زاویہ (ڈگری) |
140 |
140 |
140 |
|
پلٹائیں زاویہ (ڈگری) |
-20~90 |
-20~90 |
-20~90 |
|
زیادہ سے زیادہ . ایڈوانس ریٹ (m/s) |
0.8 |
0.8 |
0.8 |
|
زیادہ سے زیادہ . پروپلشن (KN) |
25 |
25 |
25 |
|
چلنے کی صلاحیت |
|||
|
زیادہ سے زیادہ . چلنے کی رفتار (کلومیٹر/گھنٹہ) |
4.2 |
4.2 |
4.2 |
|
زیادہ سے زیادہ . کرشن (KN) |
100 |
100 |
80 |
|
گریڈ ایبلٹی (ڈگری) |
25 ڈگری |
25 ڈگری |
25 ڈگری |
|
ٹریک فریم سوئنگ زاویہ (ڈگری) |
-7~+12 |
-7~+12 |
-10~+10 |
|
چیسیس کی گراؤنڈ کلیئرنس (ملی میٹر) |
400 |
400 |
400 |
|
طول و عرض |
|||
|
وزن (کلوگرام) |
15000 |
15000 |
12000 |
|
لمبائی*چوڑائی*اونچائی (کام) (م) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
لمبائی*چوڑائی*اونچائی (ٹرانسپورٹ) (م) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
