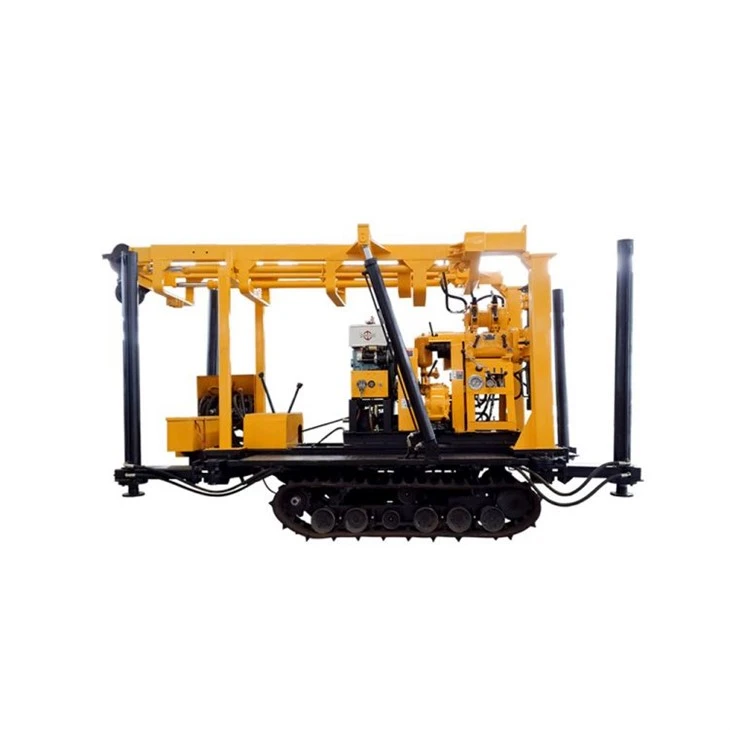

کرالر کے ساتھ جیولوجیکل کور ڈرلنگ رگ

XY-44ایک کرالر ماونٹڈ ڈرلنگ رگ بنیادی طور پر ہیرے اور کاربائیڈ ڈرلنگ کے لیے ایک بنیادی ڈرلنگ کا سامان ہے، جو بنیادی طور پر ارضیات، دھات کاری، کوئلہ، ہائیڈرولوجی، انجینئرنگ اور دیگر صنعتوں میں استعمال ہوتا ہے، اور انجینئرنگ جیولوجیکل ایکسپلوریشن کے لیے بھی استعمال کیا جا سکتا ہے۔ ، اتلی تیل اور گیس کی کان کنی، مائن ٹنل وینٹیلیشن، نکاسی آب، ہائیڈرولوجیکل کنواں کی کھدائی اور بڑے قطر کے ڈھیروں کی انجینئرنگ کی تعمیر۔

انکوائری بھیجنے

ڈاؤن لوڈ، اتارنا

تصریح

وضاحتیں

تکنیکی پیرامیٹرز		ڈرل پائپ کی تفصیلات (ملی میٹر)	سوراخ کرنے والی گہرائی (m)
گھریلو ڈرل پائپ	اندر گاڑھا ہونے والی قسم	42	1400
		50	1000
		60	830
	رسی کورنگ	55.5	1250
		71	1000
		89	800
DCDMA ڈرل پائپ		BQ ڈرل پائپ	1300
		NQ ڈرل پائپ	1000
		ہیڈکوارٹر ڈرل پائپ	750
		پی کیو ڈرل پائپ	420
	باہر گاڑھا ہونے والی قسم	60	800
		73	500
		89	300
ڈرل زاویہ		0 ڈگری -360 ڈگری
انجن	ماڈل	طاقت	رفتار
موٹر	Y225S-4	37 کلو واٹ	1480r/منٹ
ڈیزل انجن	CA4110	81 کلو واٹ	2800r/منٹ
گائریٹر
قسم: ڈبل سلنڈر ہائیڈرولک فیڈنگ مشین روٹری کی قسم
عمودی کا قطر		φ93 ملی میٹر
سوراخ کے ذریعے شافٹ
عمودی تکلا کی رفتار
آگے کی گردش (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
ریورس رفتار (ر/منٹ)		63/198
زیادہ سے زیادہ عمودی شافٹ کا ٹارک		8000N·m
عمودی اسٹروک		600 ملی میٹر
زیادہ سے زیادہ عمودی محور کی کشش ثقل		125KN
زیادہ سے زیادہ عمودی شافٹ دباؤ		90KN
لہرانا
قسم: پلینٹری گیئر ڈرائیو، ہینڈل بریک
تار کی رسی کا قطر		φ18.5 ملی میٹر
ڈرم تار رسی کی صلاحیت		95m (زخم سات تہوں)
زیادہ سے زیادہ واحد رسی کی اٹھانے والی قوت		45KN
تار رسی کی لہرانے کی رفتار
ڈرم کی لکیری رفتار (m/s)		0۔{1}}.68m/s (بارہ درجات)
کلچ
قسم: آٹوموبائل خصوصی خشک واحد ڈسک رگڑ کلچ
(6T46 گیئر باکس کے ساتھ مماثل)
ہائیڈرولک نظام
سسٹم کا دباؤ
درجہ بند دباؤ		20 ایم پی اے
سب سے زیادہ دباؤ		25 ایم پی اے
صلاحیت		20ml٪2fr
ریک سیکشن
قسم: سکڈ ٹائپ (سلائیڈنگ بیس کے ساتھ)
رگ بیک اسٹروک		460 ملی میٹر
سوراخ کا فاصلہ		260 ملی میٹر
طول و عرض (LWH)		355022003100 mm
رگ وزن (پاور انجن کے ساتھ)		6300 کلوگرام

مصنوعات کی تفصیل

برانڈ نام: مائننگ ویل
کم از کم آرڈر کی مقدار: 1 سیٹ
پیکیجنگ کی تفصیلات: معیاری برآمدی پیکیجنگ
ڈیلیوری کا وقت:15-20 دن
ادائیگی کی شرائط: L/C، T/T، ویسٹرن یونین

XY-44ایک کرالر راک کور ڈرلنگ کی اہم خصوصیات

1. زیادہ گردشی رفتار کے مراحل (12 آگے اور 2 ریورس) اور مناسب گردشی رفتار کی حد، کم رفتار ٹارک (8000N.m تک) کے ساتھ، یہ نہ صرف الائے اور ڈائمنڈ کور ڈرلنگ کے لیے موزوں ہے، بلکہ انجینئرنگ ارضیاتی تلاش کے لیے بھی موزوں ہے۔ ، ہائیڈرولوجیکل کنواں کی کھدائی اور فاؤنڈیشن ڈھیر کی تعمیر۔

2. عمودی شافٹ تھرو ہول ڈائی میٹر (93 ملی میٹر)، ڈبل سلنڈر ہائیڈرولک فیڈنگ، لمبا اسٹروک (600 ملی میٹر تک)، مضبوط عمل موافقت، خاص طور پر بڑے قطر کی ڈرل پائپ رسی کورنگ (اوپری کورنگ) ڈرلنگ کے لیے موزوں ہے، جو اس کے لیے موزوں ہے۔ ڈرلنگ کی کارکردگی کو بہتر بنانا۔

3. سنگھوا وانلیانگ 6T46 ٹرانسمیشن کو اپنانا، فوٹن، JAC، Kaima، Wuzheng اور دیگر ٹرک ماڈلز کے ساتھ وسیع پیمانے پر مماثل ہے۔ بالغ ٹیکنالوجی، مستحکم معیار، مضبوط اوورلوڈ صلاحیت، پورے ملک میں فروخت کے بعد سروس اسٹیشنز اور لوازمات۔

4. ہائیڈرولک چک ڈسک اسپرنگ کلیمپنگ، ہائیڈرولک سلنڈر ریلیزنگ، تھری کیویٹی آٹومیٹک سینٹرنگ ہائیڈرولک چک ہے۔

5. ہائیڈرولک سیٹ اپ میں تیل کی فراہمی، سیدھی تنصیب، صارف دوستی، کم سے کم بجلی کا استعمال، کم تیل کا درجہ حرارت، اور مسلسل آپریشن کو یقینی بنانے کے لیے ایک گیئر آئل پمپ شامل ہے۔ یہ آلہ ہاتھ سے چلنے والے تیل پمپ کے ساتھ آتا ہے۔ اگر انجن فیل ہو جائے تو دستی پمپ گہا میں ڈرلنگ کے آلات نکالنے کے لیے قابل استعمال رہتا ہے۔

6. اس انجن کو یا تو FAW TIANCHAI 4110 (81 kW) قدرتی طور پر اسپیریٹڈ انجن یا Guangxi Yuchai 4110 (105 kW) ٹربو چارجڈ ویرینٹ کے ساتھ تیار کیا جا سکتا ہے۔

7. کرالر ماونٹڈ ڈرلنگ رگ میں کشش ثقل کا کم مرکز، طویل شفٹنگ فاصلہ (460mm)، مضبوط فکسنگ، اور مستحکم تیز رفتار ڈرلنگ ہے۔

8. اینٹی وائبریشن میٹر سے لیس ہے، جو سوراخ قطر کے کنٹرول کے لیے اچھا ہے۔ کم لوڈنگ اور ان لوڈنگ ہینڈل، لچکدار نقل و حمل۔

9. یہ کرالر چیسس کو اپناتا ہے، اور 1.5m کا آؤٹ ٹریگر سلنڈر اسٹروک خود بخود لوڈ کیا جا سکتا ہے، جو نقل و حمل اور نقل و حمل کے لیے آسان ہے۔

اہم درخواست

بنیادی طور پر ارضیات، دھات کاری، کوئلہ، ہائیڈرولوجی، اور انجینئرنگ جیسے شعبوں میں کام کیا جاتا ہے، یہ بنیادی ڈرلنگ رگیں جیولوجیکل انجینئرنگ، اتلی تیل اور گیس کی تلاش، ہوا دار کان کی سرنگوں، نکاسی آب کے نظام، ہائیڈروولوجیکل کنوؤں کی کھدائی، اور بڑے فاؤنڈیشن کے ڈھیروں کی تعمیر کے لیے بھی موزوں ہیں۔
