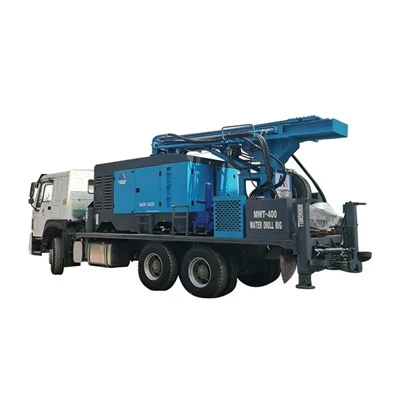

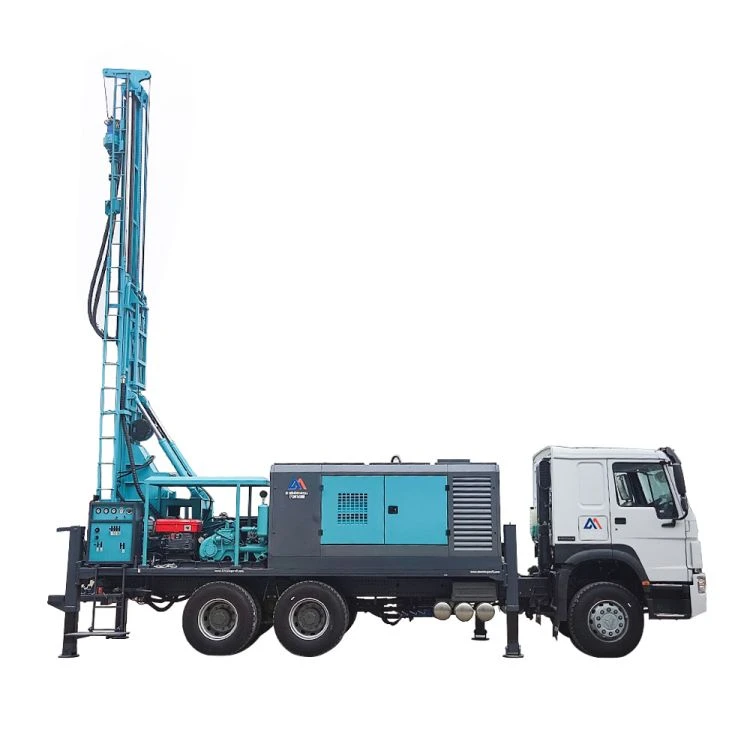

ٹرک ماؤنٹڈ بورہول واٹر ڈرلنگ کا سامان





تکنیکی پیرامیٹرز	MWT٪ 7b٪ 7b0٪ 7d٪ 7d	MWT٪ 7b٪ 7b0٪ 7d٪ 7d	MWT٪ 7b٪ 7b0٪ 7d٪ 7d	MWT٪ 7b٪ 7b0٪ 7d٪ 7d	MWT٪ 7b٪ 7b0٪ 7d٪ 7d	MWT٪ 7b٪ 7b0٪ 7d٪ 7d	MWT٪ 7b٪ 7b0٪ 7d٪ 7d	MWT٪ 7b٪ 7b0٪ 7d٪ 7d
ڈرل کی گہرائی (میٹر)	180	250	280	350	400	500	680	800
ڈرل قطر (ملی میٹر)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
لیس انجن	یوچائی 65 کلو واٹ یا پی ٹی او	یوچائی 70 کلو واٹ یا پی ٹی او	یوچائی 75 کلو واٹ یا پی ٹی او	یوچائی 92 کلو واٹ یا پی ٹی او	DEUTZ 103kW یا PTO	یوچائی 118 کلو واٹ یا پی ٹی او	کمنز 154kW یا PTO	کمنز 194kW یا PTO
فیڈ اسٹروک (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
ڈرل پائپ کی لمبائی (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
جھولنے کی رفتار (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
سوئنگ ٹارک (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
رگ لفٹنگ فورس (T)	12	14	17	18	25	26	30	36







صلاحیت

سوراخ کا قطر: 140 - 325 ملی میٹر (51/2 انچ - 13 انچ)

زیادہ سے زیادہ گہرائی: 250 میٹر @ 203 ملی میٹر (8 انچ) قطر

ڈرلنگ کا طریقہ: ڈی ٹی ایچ اور روٹری ڈرلنگ



پرائم موور

آپشن 1: PTO سسٹم استعمال کریں اور ہائیڈرولک سسٹم کو چلانے کے لیے ٹرک انجن (290hp/336hp/371hp) سے پاور حاصل کرنے کے لیے ٹرانسمیشن گیئر باکس استعمال کریں۔

آپشن 2: 75kw ڈیزل انجن کے ساتھ رگ کی انفرادی ترتیب۔



پلیٹ فارم کا ڈھانچہ

ہیوی ڈیوٹی I اور C قسم کے ویلڈڈ اسٹیل کا ڈھانچہ 5 ملی میٹر گریٹنگ پلیٹوں سے ڈھکا ہوا ہے۔



مست اسمبلی

کمپوزٹ ڈرل بوم کو جڑواں سلنڈروں کے ذریعے اٹھایا جاتا ہے، لفٹنگ فورس میں اضافہ ہوتا ہے اور ٹرانسپورٹ کے طول و عرض کو کم کیا جاتا ہے۔

مستول کی مجموعی لمبائی: 8000 ملی میٹر

کنڈا ہیڈ اسٹروک: 6600 ملی میٹر

راڈ ہینڈلنگ: 6 میٹر

سنٹرلائزر اوپننگ: 14 انچ (355 ملی میٹر)

مستول اٹھانے والے سلنڈر: مستول کو جڑواں ہائیڈرولک سلنڈروں سے اٹھایا جاتا ہے۔



فیڈ سسٹم

1 ایکس ڈبل ایکٹنگ ہائیڈرولک سلنڈر 1:3 رسی وائنڈنگ سسٹم کے ساتھ

پل اپ فورس: 17 ٹن

پل ڈاون فورس: 10 - 110 ٹن

کھینچنے کی رفتار: 25 میٹر/منٹ

نیچے کی رفتار: 30 میٹر/منٹ



کنڈا سر اسمبلی

اسپر گیئر میں کمی اور تیل کے غسل کی چکنا کے ساتھ خود تیار شدہ اسٹیل باڈی، جو کہ جڑواں ہائیڈرولک موٹرز سے چلتی ہے۔

زیادہ سے زیادہ ٹارک: 6000 Nm

رفتار: 66 - 135 rpm ٹھیک کنٹرول



ہائیڈرولک نظام

فیڈ اور گردش کے لیے 2 ایکس میٹرنگ پمپ

مٹی پمپ کے لیے 1 ایکس میٹرنگ پمپ

ہائیڈرولک کولر، معاون آپریشن اور مائیکرو فیڈ کے لیے 3 ایکس میٹرنگ پمپ۔

زیادہ سے زیادہ سسٹم پریشر: 2900 psi (200 بار)

ہائیڈرولک آئل کولر: 70 جی پی ایم

ہائیڈرولک آئل ٹینک کی گنجائش: 600 لیٹر



کنٹرول پینل

مرکزی کنٹرول پینل یونٹ کے عقب میں واقع ہے جس میں ڈرل فلور تک آسان رسائی ہے اور یہ تمام ضروری آلات، کنٹرول سسٹمز اور ایمرجنسی سوئچز سے لیس ہے۔ کنٹرول پینل کی حفاظت کو یقینی بنانے کے لیے لاکنگ ڈیوائس فراہم کی گئی ہے۔



ہٹانے والی رنچ

4 ایکس ہائیڈرولک لیولنگ جیکس کو فوری ترتیب دینے اور لگانے کے لیے فراہم کیے گئے ہیں، جو ہیوی ڈیوٹی ٹیلیسکوپک گائیڈز سے لیس ہیں۔ لاکنگ چیک والوز حفاظت کے لیے فراہم کیے گئے ہیں اور ان میں کافی بوجھ برداشت کرنے کی گنجائش ہے۔



پانی / فوم انجیکشن پمپ (اختیاری)

ضروری لوازمات، پریشر ریگولیٹر، فلو ریگولیٹر، چیک والو اور سکشن فلٹر کے ساتھ ہائیڈرول طریقے سے چلنے والا واٹر انجیکشن ٹرپلیکس پمپ۔

زیادہ سے زیادہ بہاؤ: 80 ایل پی ایم

زیادہ سے زیادہ دباؤ: 40 کلوگرام/sq.cm

سنگل راڈ چینجر: کنڈا سر پر ڈرل راڈ کو جوڑنے کے لیے دستی طور پر چلنے والا سنگل راڈ چینجر

ونچ: 5 ٹن لفٹنگ کی گنجائش کے ساتھ راڈ چینجر میں ڈرل راڈ کو لوڈ کرنے کے لیے ہائیڈرولک طور پر چلنے والی معاون ونچ۔



ویلڈنگ مشین

ہائیڈرول سے چلنے والا نیم برش لیس ویلڈنگ الٹرنیٹر ویلڈنگ کیسنگ کے لیے دستیاب ہے۔

تجویز کردہ الیکٹروڈ سائز: 2.5 ملی میٹر سے 5 ملی میٹر صرف

ویلڈنگ کرنٹ: 300 ایم پی ایس @ 60% ڈیوٹی سائیکل

اختیاری سنگل فیز: 6۔{1}} kVA @ 220v, 50 Hz



گیس لائن چکنا کرنے والا

ڈاون ہول ہتھوڑے کو تیل لگانے کے لیے مثبت اداکاری کرنے والا وینٹوری قسم کا ان لائن چکنا کرنے والا دستیاب ہے۔

ایندھن کے ٹینک کی گنجائش: 15 لیٹر

کام کرنے کا دباؤ: 350 psi



تجویز کردہ ایئر کمپریسر

مائننگ ویل/اٹلس کوپکو/لیوٹیک

ایئر کمپریسر کی صلاحیت:

1100CFM - 25 BAR - 309kW انجن

900CFM - 22 BAR - 228kw انجن



مٹی پمپ

ہائیڈرولک طریقے سے چلنے والا BW 250 مٹی پمپ

اسٹروک: 4″ (100 ملی میٹر)

انجن کی طاقت: 15 کلو واٹ

نقل مکانی (زیادہ سے زیادہ تجویز کردہ): 250L/منٹ

زیادہ سے زیادہ کام کرنے کا دباؤ: 2.5Mpa

اضافی لوازمات: نائٹ لائٹ، ٹول باکس، ہتھوڑا اسٹینڈ

صارف دستی: آپریشن، دیکھ بھال اور اسپیئر پارٹس کا دستی



ٹرک کے اختیارات

SINO HOWO ٹرک: 6*4/6*6/8*4

ڈونگفینگ ٹرک: 6*4/6*6/8*4

شانسی ٹرک: 6*4/6*6/8*4







ہمارا ٹرک ماؤنٹڈ بورہول ڈرلنگ رگ ایک حسب ضرورت پروڈکٹ ہے جسے گاہک اپنی اصل ضروریات کے مطابق بنا سکتے ہیں۔
